Восстановление кузова ЛуАЗа - текущий ремонт Технология восстановления пола салона ЛуАЗа, уже имеющего очаги сквозной коррозии, когда его силовой каркас (рама) ещё не требует серьёзных восстановительных работ или находится во вполне удовлетворительном состоянии.

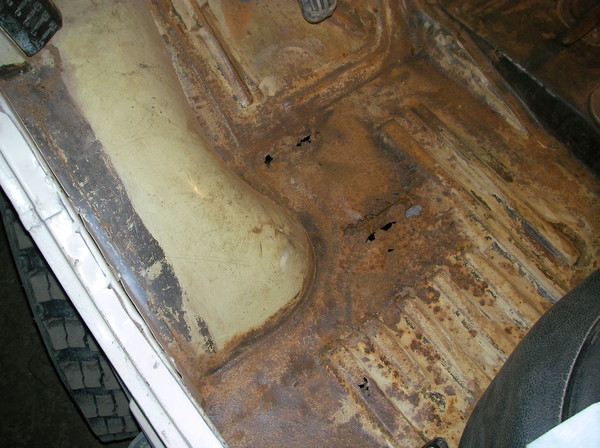

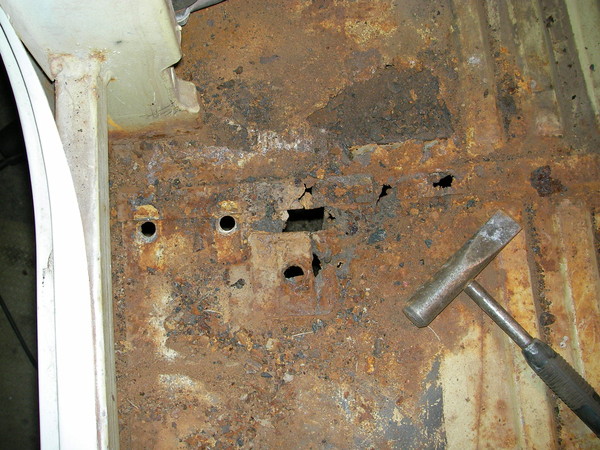

Пол под ковриком в ногах у водителя. Исходное состояние:
Имеются места сквозной коррозии,особенно в местах, где лист панели пола наложен внахлёст на лонжерон, поперечины и в местах швов. В этих местах целостность пола лишь видимость - при ударе молотком всё рассыпается в труху и прорывается насквозь. Однако, сам силовой каркас (лонжероны, поперечины и прочие кронштейны, отштампованные из более толстого металла) ещё во вполне удовлетворительном состоянии и послужат. В таком случае оптимальная технология ремонта следующая.

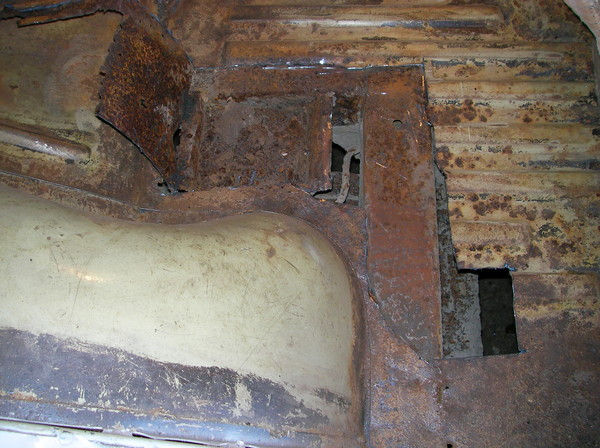

Начинаем аккуратно вскрывать пол с помощью болгарки:
Для начала вырезаются участки панели пола, сильно повреждённые коррозией, включая швы, а также непосредственно перекрывающие кронштейны, боковые поперечины и лонжероны, с признаками наличия толстого слоя пластовой ржавчины (характерное "вздутие"), с таким расчётом, чтобы хорошо сохранившиеся прилегающие участки панели пола можно было приварить к их кромкам встык. При этом надо заранее обратить внимание на проводку, тормозные и топливные трубки и шланги, расположенные под полом, на предмет случайно не зацепить их болгаркой при кромсании пола. Технология восстановления пола над поперечинами, располагающимися непосредственно между лонжеронами, будет описана отдельно.

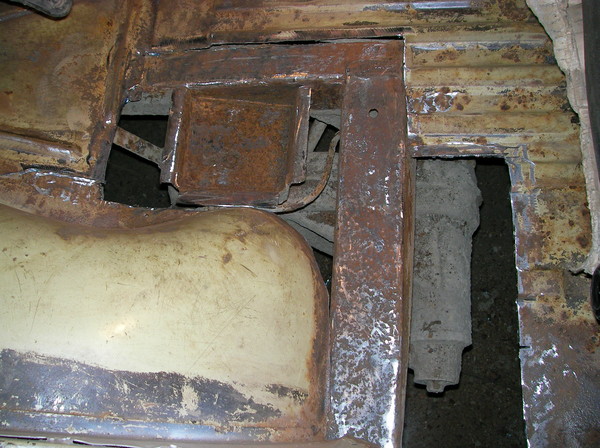

Пол вскрыт, детали силового каркаса под ним зачищены:
С поверхности поперечины, лонжерона и фланцев кронштейна остатки панели пола аккуратно срублены зубилом и счищены болгаркой после предварительного обстукивания молотком (с целью раскрошить и удалить пластовую ржавчину) и "шинковки" той же болгаркой.
То же самое - вид на брызговик. Его пришлось полностью отделить от поперечины и кронштейна буфера сжатия - стыковой шов прогнил в труху:
Всё зачищаем начисто под сварку:

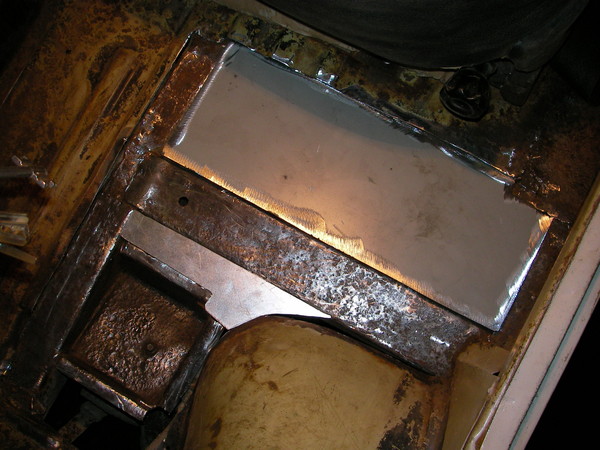

Начинаем подгонять фрагменты нового пола:
Оптимально использовать мягкую листовую сталь толщиной 1,5 - 2,0 мм. Подгонка контура "заплаток" ведётся только из расчёта на сварку встык - с перекрытием не более 2 мм. Обратите внимание, что позади поперечины была дополнительно удалена часть ещё вполне свежего пола, прилегавшая к лонжерону, с зачисткой сверху самого лонжерона - чтобы использовать прямоугольную вставку с загнутой вниз под углом задней кромкой от борта до лонжерона.

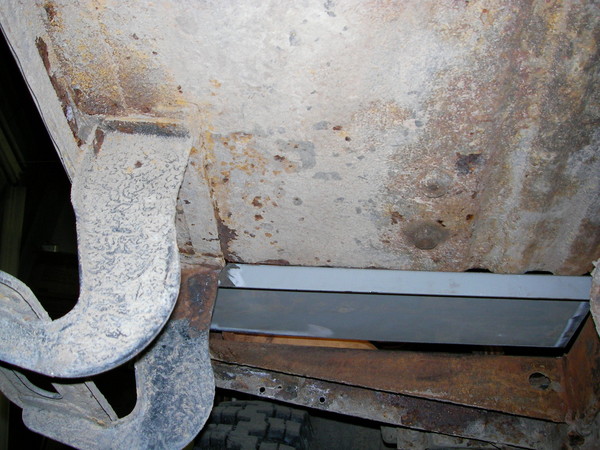

Вид на вставку пола снизу:
В данном случае вставка выполнена с ребром, отогнутым по её задней кромке вниз, который стыкуется с кронштейном подножки и лонжероном. Применение ребра, или отдельного профиля, ввареного между силовыми элементами каркаса (обычно - уголок сечением 20х20), является типовым решением, позволяющим ужесточить панель пола (а в данном случае - и кронштейн подножки) и исключить чрезмерное её коробление в районе шва при сварке. Опять же, отогнутое ребро предпочтительнее, так как экономится лишний сварочный шов (напоминаю, что всё варится исключительно в стык, поэтому подваривать снизу к панели пола усилитель в виде уголка можно только вертикальным ребром, оставляя горизонтальную полку усилителя снизу - в этом случае можно избежать нахлёста металла и соответственно очагов последующей преждевременной сквозной коррозии).

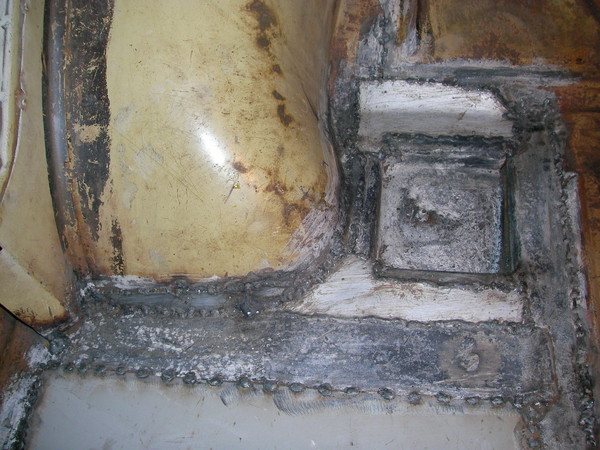

Ремонтируемый участок пола заварен:
Подогнанные вставки в районе кронштейна буфера сжатия ввариваются сплошным швом, в остальных местах варить сплошным швом не обязательно. При сварке приходится следить, чтобы не полыхнул антикор под полом, и тем более проводка и шланги. Выступающие штампованные рёбра жёскости штатной панели пола в процессе сварки по линии стыка подчеканиваются в плоскость пола. Сразу после сварки каждого из фрагментов всё обрабатывалось преобразователем ржавчины "Панцирь", дающем при втирании тампоном на чистом, ещё горячем металле хороший слой оцинковки (правда, при этом начинает вонять цинком как при её сварке). В этом случае даже без дополнительной обработки и покраски ржавчина на обработанном таким образом металле появляется не ранее, чем через год, а крашенном - соответственно значительно позже, чем обычно.

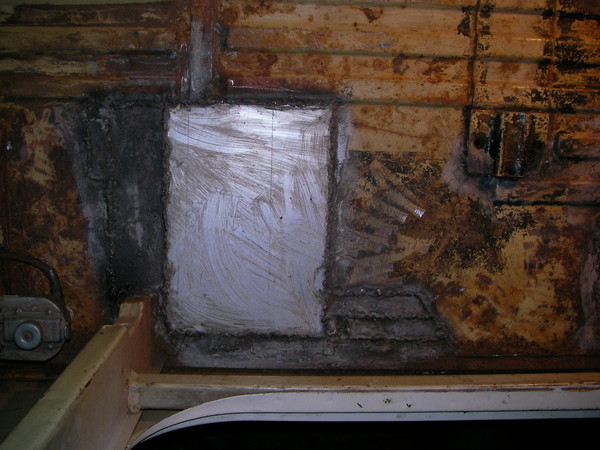

Вид на брызговик. Видно, что зазор между полом и брызговиком пришлось заполнять отдельными подогнанными по месту полосками металла.

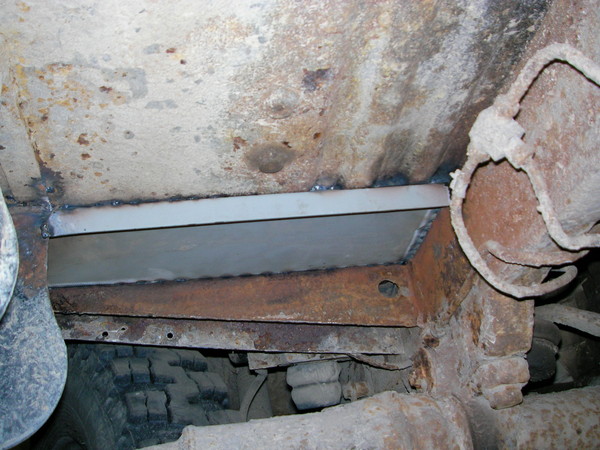

Вид снизу на вваренную вставку:
Видно, что вварена она по контуру практически встык, без нахлёстов, благодаря чему после последующей окраски и антикоррозийной обработки поверхность металла оказывается полностью защищённой от внешнего воздействия. Как показывает практика, долговечность участков пола, восстановленного по такой технологии, обычно превышает срок службы кузова с момента его изготовления до данного ремонта, так как основные очаги ускоренной коррозии - прилегающие внахлёст поверхности металла - здесь полностью исключены.

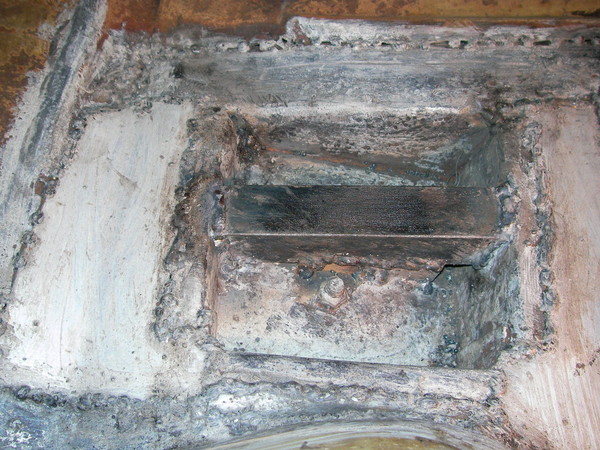

Вариант оформления кронштейна буфера сжатия:
После восстановления целостности панели пола и её антикоррозийной обработки короб кронштнйна буфера сжатия можно просто заварить сверху листком металла, опять же подогнанным по внутреннему контуру фланца встык. Однако, в данном случае короб был оставлен открытым и лишь усилен ввареным в плоскость пола уголком-перемычкой с надставленным вертикальным ребром. В этом случае в самой нижней точке короба, в углу у лонжерона, должна быть оставлена дренажная щель, а при её отсутствии - просверлено дренажное отверстие диаметром миллиметров 5-6. Такая продольная перемычка достаточна для того, чтобы коврик под ногой не продавливался в полость короба кронштейна и не рвался. При этом сохраняется возможность ревизии внутренней поверхности короба и доступ к вварной гайке крепления буфера сжатия, которая к моменту такого ремонта обычно приржавливается к крепёжному болту насмерть (буфер при сварке не демонтируется). Впоследующем при необходимости замены буфера гайка его крепления может быть любой момент счищена болгаркой или высверлена сверху, без необходимости вскрывать короб кронштейна. Вертикальное ребро, подпирающее дно короба кронштейна, не даст последнему выгибаться под действием нагрузок со стороны буфера даже при изрядном утонении металла (вплоть до появления очагов уже сквозной коррозии). Кроме того, через эти короб кронштейна в этом случае осуществляется эффективный дренаж воды, просачивающейся по тем или иным причинам на пол салона под коврик. Минусом такого решения является то, что в таком открытом коробе начинает постепенно скапливаться мусор и грязь, выметать которые не очень удобно (причём, эта грязь со временем начинает запечатывать собою дренаж, из-за чего в этих коробах начинает скапливаться вода).
Аналогично - пол до ремонта справа от люка КПП, в ногах пассажира:

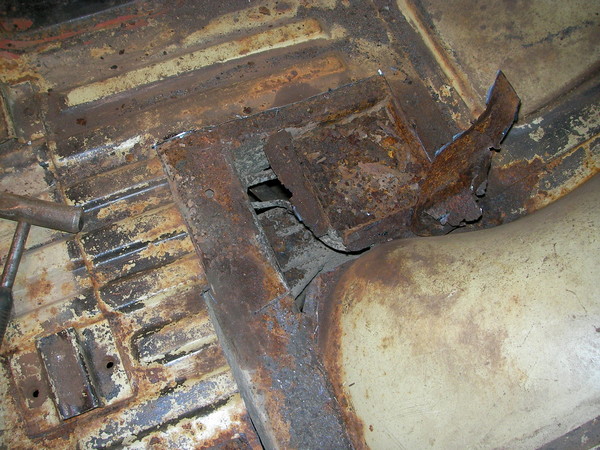

Начинаем вскрывать:
Видно, что короб кронштейна буфера сжатия был уже почти доверху забит непросыхающими продуктами отслоившейся пластовой коррозии и землёй.
Зачищенный пол перед сваркой:

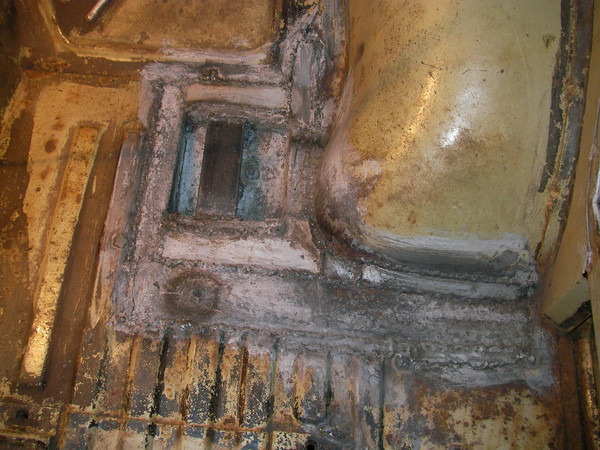

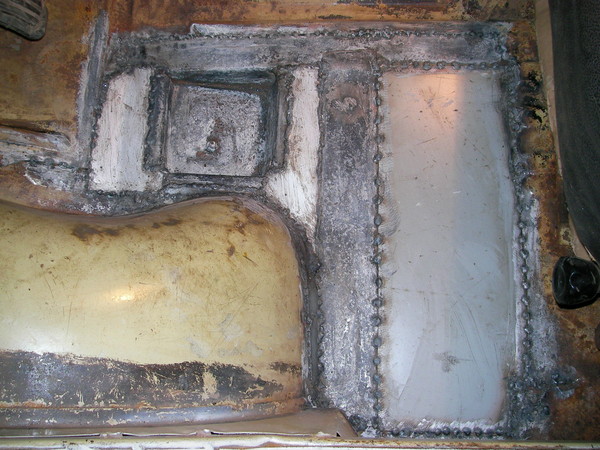

Уже восстановленный участок пола:
В данном случае вся сварка велась сплошным швом (перекрывающимися точками). Короб кронштейна буфера сжатия также оставлен открытым и снабжён вварным ребром-перемычкой.
Участок пола под сиденьем переднего пассажира, у дверного проёма, до ремонта:
При простукивании молотком металл над поперечиной и в зоне шва-стыка передней и задней панели пола превратился в труху, но сквозной коррозии поперечины также ещё не наблюдается.
Тот же участок пола, разделанный под сварку:
А здесь - уже заваренный и обработанный "Панцирем":
Принцип тот же - навариеваемый металл нигде не должен накладываться внахлёст - только встык.
Локальные участки поперечин кузова, контактировавшие с панелью пола, которые уже имеют места сквозной коррозии, или слишком тонкие (прогибаются при простукивании молотком в процессе скола пластовой ржавчины), также аккуратно вырезаются и завариваются вставками из листового металла. Пример такого заменённого участка горизонтальной полки поперечины я уже приводил выше:
Окончательно красим и антикорим по вкусу.

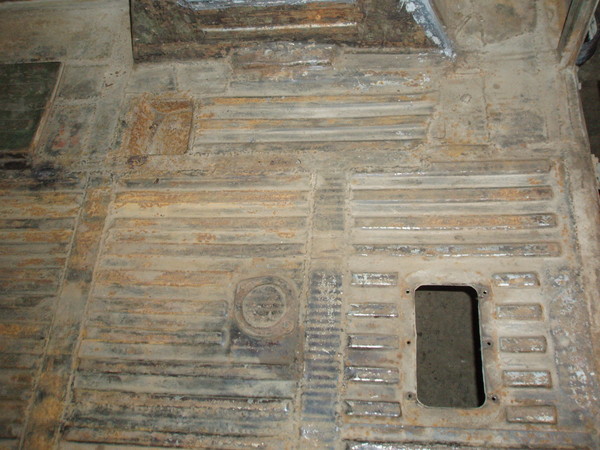

Ранее восстановленный по такой технологии пол моего автомобиля перед капитальным ремонтом:
Краска под ковриком на большей площади давно уже облезла, но сам пол ещё во вполне удовлетворительном состоянии (силовой набор под ним на этот момент уже сгнил в труху).
В данном случае в процессе переварки пол был лишён всех участков, где он лежал внахлёст на силовом каркасе. При этом над поперечинами, соединяющими лонжероны, была удалёна не только сама панель пола, но и перекрывающие их пластины. Эти пластины имеют ту же толщину, что и панель, и, как правило, корродируют под нею насквозь даже раньше самой панели (в этом случае поперечина при вскрытии обычно оказывается уже доверху заполнена землёй и продуктами коррозии). Соответственно, к внешней кромке фланцев этих поперечин варились встык сохраняющиеся фрагменты гофрированной панели пола (при необходимости выбрать небольшой зазор между свариваемыми кромками в пределах нескольких мм поперечину можно просто раздать), после чего по внутреннему их контуру подгонялась и вваривалась полоса (толщиной 1,5 - 2,0 мм), перекрывавшая сам короб поперечины - соответствующе двойные сварочные швы хорошо видны на снимке. Причём, работу проще выполнять последовательно, от одной поперечины к другой, не срезая (не отделяя) полностью по всему контуру сохраняемые между поперечинами и ложеронами участки пола - так легче подгонять их кромки друг к другу в процессе подготовке к сварке и самой сварки . Аналогично восстанавливаются и лонжероны, если после удаления с них прилегающей части панели пола на их верхней полке обнаруживаются следы сквозной коррозии или чрезмерного утонения (пробиваются молотком при удалении пластовой ржавчины). Вскрытые короба лонжеронов и поперечин тщательно простукиваются и вычищаются для полного удаления пластовой ржавчины, обрабатываются преобразователем ржавчины и так или иначе антикорятся, и лишь затем завариваются сверху.
Причём, есть прямой смысл вваривать сохранившиеся фрагменты гофрированной панели пола, а не заменять их плоским листом. Гофрированная панель при прочих равных условиях (толщине) обладает значительно большей несущей способностью, и при этом её практически не ведёт при сварке по контуру даже сплошным швом. Дело в том, что в направлении вдоль рёбер-подштамповок короблению препятствует очень высокая изгибная жёсткость панели, а в направлении поперёк рёбер-подштамповок - наоборот, очень низкая жёсткость, когда вся утяжка уходит в саму эту гофру. После сварки прилегающих к каркасу участков такой гофрированной панели выступающие гофры по контуру легко подчеканиваются в ту же плоскость и также подвариваются к поперечинам, образуя прочный и герметичный стык.
Алексей.
